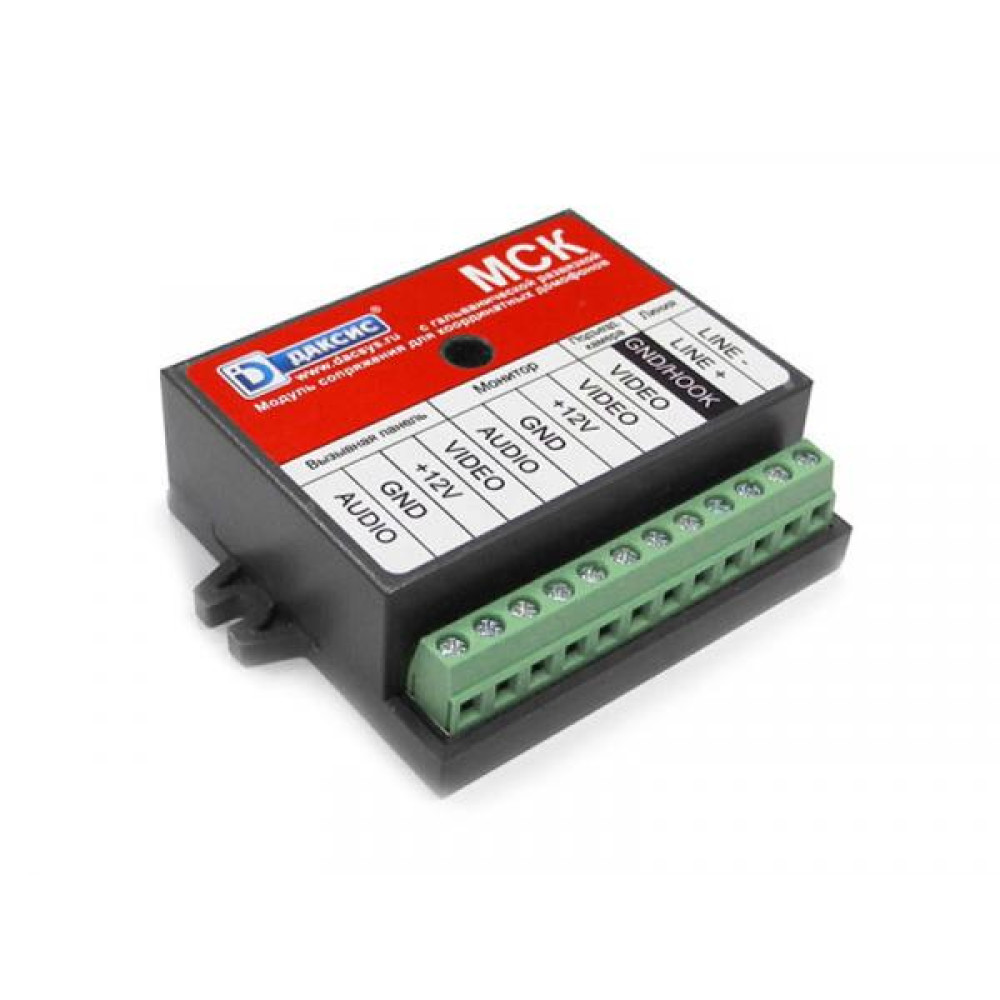

Модуль сопряжения МСК с гальванической развязкой Даксис

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис. Метаком выпуска после 2015г.), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.Совместимость координатных домофонов других производителей возможна, но не гарантируется.Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.Внимание:Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.Основные технические характеристики модуля сопряжения МСК: Назначение контактов: Аудио от вызывной панели; Общий провод вызывной панели; Видеосигнал от вызывной панели; Аудиосигнал для видеодомофона; Общий провод видеодомофона; Видеосигнал для видеодомофона; Видеосигнал от подъездной видеокамеры; Общий провод подъездной видеокамеры/домофона (состояние по-умолчанию); для версии плат, начиная с 2d, возможно подключение сигнала HOOK в положении перемычки J1 2-3; Абонентская линия от домофона (положительный контакт, десятки); Абонентская линия от домофона (отрицательный контакт, единицы);
